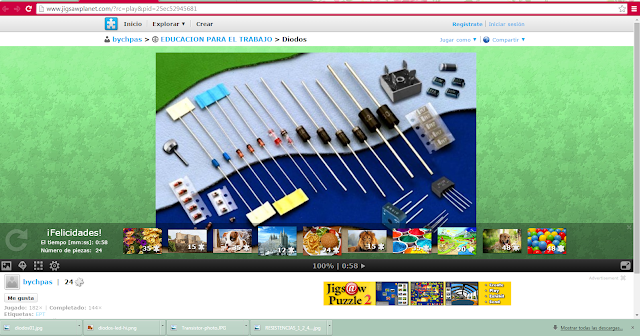

ROMPECABEZAS DE DIODO

ROMPECABEZAS DE DIODO ☺

DIODOS

DIODOS

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.

De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un circuito cerrado con una resistencia eléctrica muy pequeña. Debido a este comportamiento, se les suele denominar rectificadores, ya que son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

Los primeros diodos eran válvulas o tubos de vacío, también llamados válvulas termoiónicas constituidos por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes. El invento fue desarrollado en 1904 por John Ambrose Fleming, empleado de la empresa Marconi, basándose en observaciones realizadas por Thomas Alva Edison.

Al igual que las lámparas incandescentes, los tubos de vacío tienen un filamento (el cátodo) a través del cual circula la corriente, calentándolo por efecto Joule. El filamento está tratado con óxido de bario, de modo que al calentarse emite electrones al vacío circundante los cuales son conducidos electrostáticamente hacia una placa, curvada por un muelle doble, cargada positivamente (el ánodo), produciéndose así la conducción. Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa razón, los circuitos que utilizaban válvulas de vacío requerían un tiempo para que las válvulas se calentaran antes de poder funcionar y las válvulas se quemaban con mucha facilidad.

TIPOS DE DIODOS SEMICONDUCTOR

Existen varios tipos de diodos, que pueden diferir en su aspecto físico, impurezas, uso de electrodos, que tienen características eléctricas particulares usados para una aplicación especial en un circuito. El funcionamiento de estos diodos es fundamentado por principios de la mecánica cuántica y teoría de bandas.

Los diodos normales, los cuales operan como se describía más arriba, se hacen generalmente de silicio dopado o germanio. Antes del desarrollo de estos diodos rectificadores de silicio, se usaba el óxido cuproso y el selenio: su baja eficiencia le dio una caída de tensión muy alta (desde 1,4 a 1,7V) y requerían de una gran disipación de calor mucho más grande que un diodo de silicio. La gran mayoría de los diodos pn se encuentran en circuitos integrados CMOS, que incluyen dos diodos por pin y muchos otros diodos internos.

• Diodo avalancha: Diodos que conducen en dirección contraria cuando el voltaje en inverso supera el voltaje de ruptura. Electricámente son similares a los diodos Zener, pero funciona bajo otro fenómeno, el efecto avalancha. Esto sucede cuando el campo eléctrico inverso que atraviesa la unión p-n produce una onda de ionización, similar a una avalancha, produciendo una corriente. Los diodos avalancha están diseñados para operar en un voltaje inverso definido sin que se destruya. La diferencia entre el diodo avalancha (el cual tiene un voltaje de reversa de aproximadamente 6.2V) y el diodo zener es que el ancho del canal del primero excede la "libre asociación" de los electrones, por lo que se producen colisiones entre ellos en el camino. La única diferencia práctica es que los dos tienen coeficientes de temperatura de polaridades opuestas.

• Diodo de Silicio: Suelen tener un tamaño milimétrico y, alineados, constituyen detectores multicanal que permiten obtener espectros en milisegundos. Son menos sensibles que los fotomultiplicadores. Es un semiconductor de tipo p (con huecos) en contacto con un semiconductor de tipo n (electrones). La radiación comunica la energía para liberar los electrones que se desplazan hacia los huecos, estableciendo una corriente eléctrica proporcional a la potencia radiante.

• Diodo de cristal: Es un tipo de diodo de contacto. El diodo cristal consiste de un cable de metal afilado presionado contra un cristal semiconductor, generalmente galena o de una parte de carbón. El cable forma el ánodo y el cristal forma el cátodo. Los diodos de cristal tienen una gran aplicación en los radio a galena. Los diodos de cristal están obsoletos, pero puede conseguirse todavía de algunos fabricantes.

• Diodo de corriente constante: Realmente es un JFET, con su compuerta conectada a la fuente, y funciona como un limitador de corriente de dos terminales análogo al diodo Zener, el cual limita el voltaje. Permiten una corriente a través de ellos para alcanzar un valor adecuado y así estabilizarse en un valor específico. También suele llamarse CLDs (por sus siglas en inglés) o diodo regulador de corriente.

• Diodo túnel o Esaki: Tienen una región de operación que produce una resistencia negativa debido al efecto túnel, permitiendo amplificar señales y circuitos muy simples que poseen dos estados. Debido a la alta concentración de carga, los diodos túnel son muy rápidos, pueden usarse en temperaturas muy bajas, campos magnéticos de gran magnitud y en entornos con radiación alta. Por estas propiedades, suelen usarse en viajes espaciales.

• Diodo Gunn: Similar al diodo túnel son construidos de materiales como GaAs o InP que produce una resistencia negativa. Bajo condiciones apropiadas, las formas de dominio del dipolo y propagación a través del diodo, permitiendo osciladores de ondas microondas de alta frecuencia.

• Diodo láser: Cuando la estructura de un led se introduce en una cavidad resonante formada al pulir las caras de los extremos, se puede formar un láser. Los diodos láser se usan frecuentemente en dispositivos de almacenamiento ópticos y para la comunicación óptica de alta velocidad.Diodo emisor de luz o LED del acrónimo inglés, light-emitting diode: Es un diodo formado por un semiconductor con huecos en su banda de energía, tal como arseniuro de galio, los portadores de carga que cruzan la unión emiten fotones cuando se recombinan con los portadores mayoritarios en el otro lado. Dependiendo del material, la longitud de onda que se pueden producir varía desde el infrarrojo hasta longitudes de onda cercanas al ultravioleta. El potencial que admiten estos diodos dependen de la longitud de onda que ellos emiten: 2.1V corresponde al rojo, 4.0V al violeta. Los primeros ledes fueron rojos y amarillos. Los ledes blancos son en realidad combinaciones de tres ledes de diferente color o un led azul revestido con un centelleador amarillo. Los ledes también pueden usarse como fotodiodos de baja eficiencia en aplicaciones de señales. Un led puede usarse con un fotodiodo o fototransistor para formar un optoacoplador.

• Diodo térmico: Este término también se usa para los diodos convencionales usados para monitorear la temperatura a la variación de voltaje con la temperatura, y para refrigeradores termoeléctricos para la refrigeración termoeléctrica. Los refrigeradores termoeléctricos se hacen de semiconductores, aunque ellos no tienen ninguna unión de rectificación, aprovechan el comportamiento distinto de portadores de carga de los semiconductores tipo P y N para transportar el calor.

• Fotodiodos: Todos los semiconductores están sujetos a portadores de carga ópticos. Generalmente es un efecto no deseado, por lo que muchos de los semiconductores están empacados en materiales que bloquean el paso de la luz. Los fotodiodos tienen la función de ser sensibles a la luz (fotocelda), por lo que están empacados en materiales que permiten el paso de la luz y son por lo general PIN (tipo de diodo más sensible a la luz). Un fotodiodo puede usarse en celdas solares, en fotometría o en comunicación óptica. Varios fotodiodos pueden empacarse en un dispositivo como un arreglo lineal o como un arreglo de dos dimensiones. Estos arreglos no deben confundirse con los dispositivos de carga acoplada.

• Diodo con puntas de contacto: Funcionan igual que los diodos semiconductores de unión mencionados anteriormente aunque su construcción es más simple. Se fabrica una sección de semiconductor tipo n, y se hace un conductor de punta aguda con un metal del grupo 3 de manera que haga contacto con el semiconductor. Algo del metal migra hacia el semiconductor para hacer una pequeña región de tipo p cerca del contacto. El muy usado 1N34 (de fabricación alemana) aún se usa en receptores de radio como un detector y ocasionalmente en dispositivos analógicos especializados.

• Diodo PIN: Un diodo PIN tiene una sección central sin doparse o en otras palabras una capa intrínseca formando una estructura p-intrínseca-n. Son usados como interruptores de alta frecuencia y atenuadores. También son usados como detectores de radiación ionizante de gran volumen y como fotodetectores. Los diodos PIN también se usan en la electrónica de potencia y su capa central puede soportar altos voltajes. Además, la estructura del PIN puede encontrarse en dispositivos semiconductores de potencia, tales como IGBTs, MOSFETs de potencia y tiristores.

• Diodo Schottky: El diodo Schottky están construidos de un metal a un contacto de semiconductor. Tiene una tensión de ruptura mucho menor que los diodos pn. Su tensión de ruptura en corrientes de 1mA está en el rango de 0.15V a 0.45V, lo cual los hace útiles en aplicaciones de fijación y prevención de saturación en un transistor. También se pueden usar como rectificadores con bajas pérdidas aunque su corriente de fuga es mucho más alta que la de otros diodos. Los diodos Schottky son portadores de carga mayoritarios por lo que no sufren de problemas de almacenamiento de los portadores de carga minoritarios que ralentizan la mayoría de los demás diodos (por lo que este tipo de diodos tiene una recuperación inversa más rápida que los diodos de unión pn. Tienden a tener una capacitancia de unión mucho más baja que los diodos pn que funcionan como interruptores veloces y se usan para circuitos de alta velocidad como fuentes conmutadas, mezclador de frecuencias y detectores.

• Stabistor: El stabistor (también llamado Diodo de Referencia en Directa) es un tipo especial de diodo de silicio cuyas características de tensión en directa son extremadamente estables. Estos dispositivos están diseñados especialmente para aplicaciones de estabilización en bajas tensiones donde se requiera mantener la tensión muy estable dentro de un amplio rango de corriente y temperatura.

TRANSISTORES

TRANSISTORES

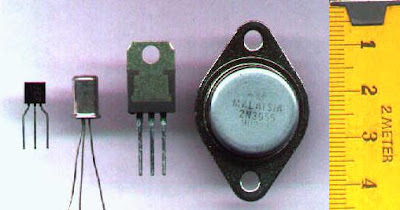

El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada.1 Cumple funciones de amplificador, oscilador, conmutador o rectificador. El término «transistor» es la contracción en inglés de transfer resistor («resistor de transferencia»). Actualmente se encuentran prácticamente en todos los aparatos electrónicos de uso diario: radios, televisores, reproductores de audio y video, relojes de cuarzo, computadoras, lámparas fluorescentes, tomógrafos, teléfonos celulares, entre otros.

TIPOS DE TRANSISTORES

Transistor de contacto puntual

Llamado también «transistor de punta de contacto», fue el primer transistor capaz de obtener ganancia, inventado en 1947 por John Bardeen y Walter Brattain. Consta de una base de germanio, semiconductor para entonces mejor conocido que la combinación cobre-óxido de cobre, sobre la que se apoyan, muy juntas, dos puntas metálicas que constituyen el emisor y el colector. La corriente de base es capaz de modular la resistencia que se «ve» en el colector, de ahí el nombre de transfer resistor. Se basa en efectos de superficie, poco conocidos en su día. Es difícil de fabricar (las puntas se ajustaban a mano), frágil (un golpe podía desplazar las puntas) y ruidoso. Sin embargo convivió con el transistor de unión (W. Shockley, 1948) debido a su mayor ancho de banda. En la actualidad ha desaparecido.

Transistor de unión bipolar

Artículo principal: Transistor de unión bipolar

Diagrama de Transistor NPN

El transistor de unión bipolar (o BJT, por sus siglas del inglés bipolar junction transistor) se fabrica básicamente sobre un monocristal de Germanio, Silicio o Arseniuro de galio, que tienen cualidades de semiconductores, estado intermedio entre conductores como los metales y los aislantes como el diamante. Sobre el sustrato de cristal, se contaminan en forma muy controlada tres zonas, dos de las cuales son del mismo tipo, NPN o PNP, quedando formadas dos uniones NP.

La zona N con elementos donantes de electrones (cargas negativas) y la zona P de aceptadores o «huecos» (cargas positivas). Normalmente se utilizan como elementos aceptadores P al Indio (In), Aluminio (Al) o Galio (Ga) y donantes N al Arsénico (As) o Fósforo (P).

La configuración de uniones PN, dan como resultado transistores PNP o NPN, donde la letra intermedia siempre corresponde a la característica de la base, y las otras dos al emisor y al colector que, si bien son del mismo tipo y de signo contrario a la base, tienen diferente contaminación entre ellas (por lo general, el emisor está mucho más contaminado que el colector).

El mecanismo que representa el comportamiento semiconductor dependerá de dichas contaminaciones, de la geometría asociada y del tipo de tecnología de contaminación (difusión gaseosa, epitaxial, etc.) y del comportamiento cuántico de la unión.

Transistor de efecto de campo[editar]

El transistor de efecto de campo de unión (JFET), fue el primer transistor de efecto de campo en la práctica. Lo forma una barra de material semiconductor de silicio de tipo N o P. En los terminales de la barra se establece un contacto óhmico, tenemos así un transistor de efecto de campo tipo N de la forma más básica. Si se difunden dos regiones P en una barra de material N y se conectan externamente entre sí, se producirá una puerta. A uno de estos contactos le llamaremos surtidor y al otro drenador. Aplicando tensión positiva entre el drenador y el surtidor y conectando la puerta al surtidor, estableceremos una corriente, a la que llamaremos corriente de drenador con polarización cero. Con un potencial negativo de puerta al que llamamos tensión de estrangulamiento, cesa la conducción en el canal.

El transistor de efecto de campo, o FET por sus siglas en inglés, que controla la corriente en función de una tensión; tienen alta impedancia de entrada.

Transistor de efecto de campo de unión, JFET, construido mediante una unión PN.

Transistor de efecto de campo de compuerta aislada, IGFET, en el que la compuerta se aísla del canal mediante un dieléctrico.

Transistor de efecto de campo MOS, MOSFET, donde MOS significa Metal-Óxido-Semiconductor, en este caso la compuerta es metálica y está separada del canal semiconductor por una capa de óxido.

Fototransistor

Los fototransistores son sensibles a la radiación electromagnética en frecuencias cercanas a la de la luz visible; debido a esto su flujo de corriente puede ser regulado por medio de la luz incidente. Un fototransistor es, en esencia, lo mismo que un transistor normal, sólo que puede trabajar de 2 maneras diferentes:

Como un transistor normal con la corriente de base (IB) (modo común);

Como fototransistor, cuando la luz que incide en este elemento hace las veces de corriente de base. (IP) (modo de iluminación).

TRANSFORMADORES

TRANSFORMADORES

Se denomina transformador a un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros factores.

El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre sí eléctrica mente. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. El núcleo, generalmente, es fabricado bien sea de hierro o de láminas apiladas de acero eléctrico, aleación apropiada para optimizar el flujo magnético. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente. También existen transformadores con más devanados; en este caso, puede existir un devanado "terciario", de menor tensión que el secundario.

Tipos de transformadores eléctricos

Hay muchos tipos de transformadores pero todos están basados en los mismos principios básicos, Pueden clasificarse en dos  grandes grupos de tipos básicos: transformadores de potencia y de medida.

Transformadores de potencia

Los transformadores eléctricos de potencia sirven para variar los valores de tensión de un circuito de corriente alterna, manteniendo su potencia. Como ya se ha explicado anteriormente en este recurso, su funcionamiento se basa en el fenómeno de la inducción electromagnética.

Transformadores eléctricos elevadores

Los transformadores eléctricos elevadores tienen la capacidad de aumentar el voltaje de salida en relación al voltaje de entrada. En estos transformadores el número de espiras del devanado secundario es mayor al del devanado primario.

Transformador elevador por Endesa Educa

Modelización de un transformador elevador

Transformadores eléctricos reductores

Los transformadores eléctricos reductores tienen la capacidad de disminuir el voltaje de salida en relación al voltaje de entrada. En estos transformadores el número de espiras del devanado primario es mayor al secundario.

Podemos observar que cualquier transformador elevador puede actuar como reductor, si lo conectamos al revés, del mismo modo que un transformador reductor puede convertirse en elevador.

Transformador reductor

Modelización de un transformador reductor

Autotransformadores

AutotransformadorModelización de un autotransformador

Se utilizan cuando es necesario cambiar el valor de un voltaje, pero en cantidades muy pequeñas. La solución consiste en montar las bobinas de manera sumatoria. La tensión, en este caso, no se introduciría en el devanado primario para salir por el secundario, sino que entra por un punto intermedio de la única bobina existente.

Esta tensión de entrada (V p) únicamente recorre un determinado número de espiras (N p), mientras que la tensión de salida (V s) tiene que recorrer la totalidad de las espiras (N s).

Transformadores de potencia con derivación

Son transformadores de elevación o reducción, es decir, elevadores o reductores, con un número de espiras que puede variarse según la necesidad. Este número de espiras se puede modificar siempre y cuando el transformador no esté en marcha. Normalmente la diferencia entre valores es del 2,5% y sirve para poder ajustar el transformador a su puesto de trabajo.

Transformadores eléctricos de medida

Sirven para variar los valores de grandes tensiones o intensidades para poderlas medir sin peligro.

Transformadores eléctricos de intensidad

El transformador de intensidad toma una muestra de la corriente de la línea a través del devanado primario y lo reduce hasta un nivel seguro para medirlo. Su devanado secundario está enrollado alrededor de un anillo de material ferromagnético y su primario está formado por un único conductor, que pasa por dentro del anillo.

El anillo recoge una pequeña muestra del flujo magnético de la línea primaria, que induce una tensión y hace circular una corriente por la bobina secundaria.

Transformador eléctrico potencial

Se trata de una máquina con undevanado primario de alta tensión y uno secundario de baja tensión. Su única misión es facilitar una muestra del primero que pueda ser medida por los diferentes aparatos.

Esquema conexión transformador trifásico por Endesa EducaPosibles conexiones de un transformador trifásico con la fuente de alimentación

Transformadores trifásicos

Debido a que el transporte y generación de electricidad se realiza de forma trifásica, se han construido transformadores de estas características.

Hay dos maneras de construirlos: una es mediante tres transformadores monofásicos y la otra con tres bobinas sobre un núcleo común.

Esta última opción es mejor debido a que es más pequeño, más ligero, más económico y ligeramente más eficiente.

La conexión de este transformador puede ser:

Estrella-estrella

Estrella-triángulo

Triángulo-estrella

Triángulo-triángulo

CONDENSADORES

CONDENSADORES

Un condensador eléctrico es un dispositivo de dos terminales que consiste en dos cuerpos conductores separados por un material no conductor. Tal material no conductor se conoce como aislante o dieléctrico. A causa del dieléctrico, las cargas no pueden moverse de un cuerpo conductor al otro dentro del dispositivo. Por tanto, éstas pueden transportarse entre los cuerpos conductores vía sistema de circuitos externos conectados a las terminales del capacitor. Un tipo muy sencillo llamado capacitor de placas paralelas se muestra en la siguiente figura. Los cuerpos conductores son cuerpos planos y rectangulares que están separados por un material dieléctrico.

Se define la capacidad de un condensador como la cantidad de electricidad, expresada en culombios, que es necesario transportar de una lamina a otra para crear una diferencia de potencial de un voltio entre ambas láminas. La cantidad de electricidad transportada se denomina carga. Aunque pareciera natural expresar la cantidad en culombios por voltio, se expresa en realidad en faradios o microfaradios, siendo un faradio la capacidad de un condensador en el cual una carga de un culombio produce una diferencia de potencial de un voltio entre las dos láminas.

Un microfaradio = a una millonésima de faradio.

Un pico faradio = 10-12 faradios.

Si después de cargar el condensador, se desconecta el generador, abriendo los interruptores, la carga volverá gradualmente a la lámina inferior a través del aislamiento, puesto que no existe ningún aislamiento perfecto; pero si el tiempo es seco, transcurrirán varios días antes que la carga desaparezca completamente. El condensador puede descargarse en pocas millonésimas de segundo conectando los extremos de un trozo corto de hilo a ambas láminas.

La capacidad es inversamente proporcional a la distancia que los separa. La explicación a esto está en el hecho en el que los protones en exceso que hay sobre la barra inferior ejercen una fuerza de atracción sobre los electrones que abandonan esta lámina oponiéndose así a los flujos de los mismos, mientras que los electrones en exceso en la lamina superior repelen a los de la inferior favoreciendo así el flujo. Puesto que los electrones en exceso en la lamina superior están a alguna distancia del lugar donde se producen las separaciones, mientras que los protones en exceso están justamente en dicho sitio, las fuerzas repulsivas que favorecen el flujo de electrones son menores que las fuerzas atractivas que se oponen a él, y el generador tiene que realizar un trabajo parar separar los electrones de la lamina inferior.

La capacidad de un condensador varia también considerablemente con la naturaleza de la sustancia aislante comprendida entre las laminas, denominada generalmente dieléctrico, y la razón de la capacidad de un condensador dado con un dieléctrico determinado entre sus láminas, a la capacidad del mismo condensador cuando entre las láminas hay aire o existe el vacío, se denomina constante dieléctrica.

• Condensadores de aire. Se trata de condensadores, normalmente de placas paralelas, con dieléctrico de aire y encapsulados en vidrio. Como la permitividad eléctrica relativa es la unidad, sólo permite valores de capacidad muy pequeños. Se utilizó en radio y radar, pues carecen de pérdidas y polarización en el dieléctrico, funcionando bien a frecuencias elevadas.
• Condensadores de mica. La mica posee varias propiedades que la hacen adecuada para dieléctrico de condensadores: bajas pérdidas, exfoliación en láminas finas, soporta altas temperaturas y no se degrada por oxidación o con la humedad. Sobre una cara de la lámina de mica se deposita aluminio, que forma una armadura. Se apilan varias de estas láminas, soldando los extremos alternativamente a cada uno de los terminales. Estos condensadores funcionan bien en altas frecuencias y soportan tensiones elevadas, pero son caros y se ven gradualmente sustituidos por otros tipos.
• Condensadores de papel. El dieléctrico es papel parafinado, baquelizado o sometido a algún otro tratamiento que reduce su higroscopia y aumenta el aislamiento. Se apilan dos cintas de papel, una de aluminio, otras dos de papel y otra de aluminio y se enrollan en espiral. Las cintas de aluminio constituyen las dos armaduras, que se conectan a sendos terminales. Se utilizan dos cintas de papel para evitar los poros que pueden presentar.
  • Condensadores autorregenerables. Los condensadores de papel tienen aplicaciones en ambientes industriales. Los condensadores autorregenerables son condensadores de papel, pero la armadura se realiza depositando aluminio sobre el papel. Ante una situación de sobrecarga que supere la rigidez dieléctrica del dieléctrico, el papel se rompe en algún punto, produciéndose un cortocircuito entre las armaduras, pero este corto provoca una alta densidad de corriente por las armaduras en la zona de la rotura. Esta corriente funde la fina capa de aluminio que rodea al cortocircuito, restableciendo el aislamiento entre las armaduras.
• Condensadores electrolíticos. Es un tipo de condensador que utiliza un electrolito, como su primera armadura, la cual actúa como cátodo. Con la tensión adecuada, el electrolito deposita una capa aislante (la cual es en general una capa muy fina de óxido de aluminio) sobre la segunda armadura o cuba (ánodo), consiguiendo así capacidades muy elevadas. Son inadecuados para funcionar con corriente alterna. La polarización inversa destruye el óxido, produciendo un cortocircuito entre el electrolito y la cuba, aumentando la temperatura, y por tanto, arde o estalla el condensador consecuentemente. Existen varios tipos, según su segunda armadura y electrolito empleados:
• Condensadores de aluminio. Es el tipo normal. La cuba es de aluminio y el electrolito una disolución de ácido bórico. Funciona bien a bajas frecuencias, pero presenta pérdidas grandes a frecuencias medias y altas. Se emplea en fuentes de alimentación y equipos de audio.

• Condensadores de tantalio (tántalos). Es otro condensador electrolítico, pero emplea tantalio en lugar de aluminio. Consigue corrientes de pérdidas bajas, mucho menores que en los condensadores de aluminio. Suelen tener mejor relación capacidad/volumen.
• Condensadores bipolares (para corriente alterna). Están formados por dos condensadores electrolíticos en serie inversa, utilizados en caso de que la corriente pueda invertirse. Son inservibles para altas frecuencias.
• Condensadores de poliéster o Mylar. Está formado por láminas delgadas de poliéster sobre las que se deposita aluminio, que forma las armaduras. Se apilan estas láminas y se conectan por los extremos. Del mismo modo, también se encuentran condensadores de policarbonato y polipropileno.
• Condensadores de poliestireno también conocidos comúnmente como Styroflex (marca registrada de Siemens). Otro tipo de condensadores de plástico, muy utilizado en radio, por disponer de coeficiente de temperatura inverso a las bobinas de sintonía, logrando de este modo estabilidad en los circuitos resonantes.
• Condensadores cerámicos. Utiliza cerámicas de varios tipos para formar el dieléctrico. Existen diferentes tipos formados por una sola lámina de dieléctrico, pero también los hay formados por láminas apiladas. Dependiendo del tipo, funcionan a distintas frecuencias, llegando hasta las microondas.
• Condensadores síncronos. Es un motor síncrono que se comporta como un condensador.
• Dieléctrico variable. Este tipo de condensador tiene una armadura móvil que gira en torno a un eje, permitiendo que se introduzca más o menos dentro de la otra. El perfil de la armadura suele ser tal que la variación de capacidad es proporcional al logaritmo del ángulo que gira el eje.
  • Condensadores de ajuste. Son tipos especiales de condensadores variables. Las armaduras son semicirculares, pudiendo girar una de ellas en torno al centro, variando así la capacidad. Otro tipo se basa en acercar las armaduras, mediante un tornillo que las aprieta.

BOBINAS

BOBINAS

Un inductor, bobina o reactor es un componente pasivo de un circuito eléctrico que, debido al fenómeno de la auto inducción, almacena energía en forma de campo magnético.

Un inductor está constituido normalmente por una bobina de conductor, típica mente alambre o hilo de cobre esmaltado. Existen inductores con núcleo de aire o con núcleo hecho de material ferroso (por ejemplo, acero magnético), para incrementar su capacidad de magnetismo.

Los inductores también pueden estar construidos en circuitos integrados, usando el mismo proceso utilizado para realizar microprocesadores. En estos casos se usa, comúnmente, el aluminio como material conductor. Sin embargo, es raro que se construyan inductores dentro de los circuitos integrados; es mucho más práctico usar un circuito llamado "girador" que, mediante un amplificador operacional, hace que un condensador se comporte como si fuese un inductor.

El inductor consta de las siguientes partes:

Devanado inductor: Es el conjunto de espiras destinado a producir el flujo magnético, al ser recorrido por la corriente eléctrica.

Culata: Es una pieza de sustancia ferromagnética, no rodeada por devanados, y destinada a unir los polos de la máquina.

Pieza polar: Es la parte del circuito magnético situada entre la culata y el entre hierro, incluyendo el núcleo y la expansión polar.

Núcleo: Es la parte del circuito magnético rodeada por el devanado inductor.

Expansión polar: Es la parte de la pieza polar próxima al inducido y que bordea al entre hierro.

Polo auxiliar o de conmutación: Es un polo magnético suplementario, provisto o no, de devanados y destinado a mejorar la conmutación. Suelen emplearse en las máquinas de mediana y gran potencia.

También pueden fabricarse pequeños inductores, que se usan para frecuencias muy altas, con un conductor pasando a través de un cilindro de ferrita o granulado.

LAS RESISTENCIAS

LAS RESISTENCIAS


La Resistencia Eléctrica es la oposición o dificultad al paso de la corriente eléctrica. Cuanto más se opone un elemento de un circuito a que pase por el la corriente, más resistencia tendrá.

Veamos esto mediante la fórmula de la Ley de Ohm, formula fundamental de los circuitos eléctricos:

   I = V / R Esta fórmula nos dice que la Intensidad o Intensidad de Corriente Eléctrica que recorre un circuito o que atraviesa cualquier elemento de un circuito, es igual a la Tensión (V) a la que está conectado, dividido por su Resistencia (R).

   Según esta fórmula en un circuito o en un receptor que este sometido a una tensión constante (por ejemplo a la tensión de una pila)  la intensidad que lo recorre será menor cuanto más grande sea su resistencia. Comprobamos que la resistencia se opone al paso de la corriente, a más R menos I.

   Si no tienes muy claro las mágnitudes eléctricas como la tensión, la intensidad, etc te recomendamos este enlace: Magnitudes Eléctricas

   Todos los elementos de un circuito tienen resistencia electrica, excepto los conductores que se considera caso cero (aunque tienen un poco). Se mide en Ohmios (Ω) y se representa con la letra R.

 Ya sabemos que los elementos de un circuito tienen resistencia eléctrica, pero lógicamente unos tienen más que otros e incluso hay algunos elementos que su única función es precisamente esa, oponerse al paso de la corriente u ofrecer resistencia al paso de la corriente para limitarla y que nunca supere una cantidad de corriente determinada. Un elemento de este tipo también se llama Resistencia Electrica. A continuación vemos algunas de las más usadas.

Código de Colores de Resistencias Electricas

   Para saber el valor de un resistencia tenemos que fijarnos que tiene 3 bandas de colores seguidas y una cuarta más separada.

   Leyendo las bandas de colores de izquierda a derecha las 3 primeras bandas nos dice su valor, la cuarta banda nos indica la tolerancia, es decir el valor + - que puede tener por encima o por debajo del valor que marcan las 3 primeras  bandas. Un ejemplo. Si tenemos una Resistencia de 1.000 ohmios (Ω) y su tolerancia es de un 10%, quiere decir que esa resistencia es de 1000Ω pero puede tener un valor en la realidad de +- el 10% de esos 1000Ω, en este caso 100Ω arriba o abajo. En conclusión será de 1000Ω pero en realidad puede tener valores entre 900Ω y 1100Ω debido a la tolerancia.

   Los valores si los medimos con un polímetro suelen ser bastante exacto, tengan la tolerancia que tengan.

 Ahora vamos a ver como se calcula su valor. El color de la primera banda nos indica la cifra del primer número del valor de la resistencia, el color de la segunda banda la cifra del segundo número del valor de la resistencia y el tercer color nos indica por cuanto tenemos que multiplicar esas dos cifras para obtener el valor, o si nos es más fácil, el número de ceros que hay que añadir a los dos primeros números obtenidos con las dos primeras bandas de colores.

   El valor de los colores los tenemos en el siguiente esquema:

Veamos algunos ejemplos.

• El primer color nos dice que tiene un valor de 2, el segundo de 7, es decir 27, y el tercer valor es por 100.000 (o añadirle 5 ceros). La resistencia valdrá 2.700.000 ohmios. ¿Fácil no?.

   ¿Cual será su tolerancia? pues como es color plata es del 10%. Esa resistencia en la realidad podrá tener valores entre 2.700.000Ω  +- el 10% de ese valor. Podrá valer 270.000Ω más o menos del valor teórico que es 2.700.000Ω.

Veamos algunos ejemplos más:

•   La que viene en la imagen del código es negra-roja-verde : 0200000Ω es decir 200.000Ω tolerancia 10%.

   Una con los siguientes colores verde-negro-marrón, el marrón es el color café. Será de 50 más un cero del marrón, es decir es de 500Ω.

   El Valor real de una resistencia lo podemos averiguar mediante el polímetro, aparato de medidas eléctricas, incluida la resistencia.

   Estas resistencias son muy usadas en electrónica,  pero también las hay más grandes que se usan en radiadores eléctricos, frigoríficos, etc. Su misión es la misma. Veamos algunas en la siguiente imagen.

CIRCUITOS ELECTRONICOS

                                         CIRCUITOS ELECTRÓNICOS

Cuando se instalan varios receptores, éstos pueden ser montados de diferentes maneras:

• En serie
• En paralelo

CIRCUITO EN SERIE: En un circuito en serie los receptores están instalados uno a continuación de otro en la línea eléctrica, de tal forma que la corriente que atraviesa el primero de ellos será la misma que la que atraviesa el último. Para instalar un nuevo elemento en serie en un circuito tendremos que cortar el cable y cada uno de los terminales generados conectarlos al receptor.

CIRCUITO EN PARALELO:En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo está de forma independiente al resto; cada uno tiene su propia línea, aunque haya parte de esa línea que sea común a todos. Para conectar un nuevo receptor en paralelo, añadiremos una nueva línea conectada a los terminales de las líneas que ya hay en el circuito.

Características de los circuitos serie y paralelo

	Serie	Paralelo
Resistencia	Aumenta al incorporar receptores	Disminuye al incorporar receptores
Caída de tensión	Cada receptor tiene la suya, que aumenta con su resistencia. La suma de todas las caídas es igual a la tensión de la pila.	Es la misma para cada uno de los receptores, e igual a la de la fuente.
Intensidad	Es la misma en todos los receptores e igual a la general en el circuito. Cuantos más receptores, menor será la corriente que circule.	Cada receptor es atravesado por una corriente independiente, menor cuanto mayor resistencia. La intensidad total es la suma de las intensidades individuales. Será, pues, mayor cuanto más receptores tengamos en el circuito.
Cálculos
